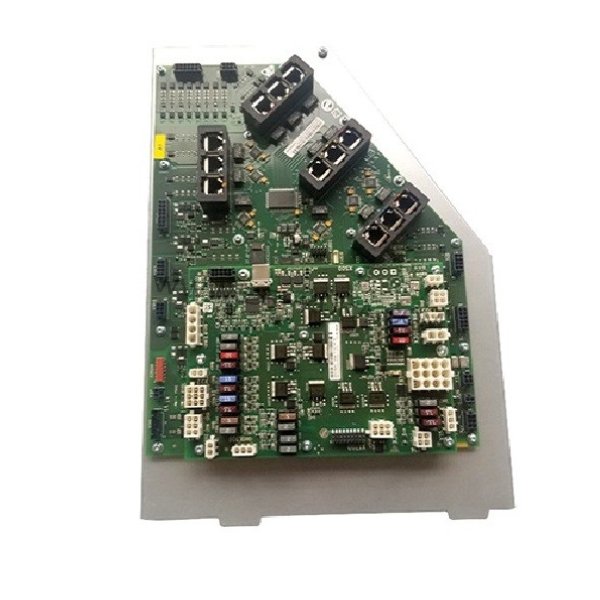

在當今工業自動化的浪潮中，KUKA工業機械手臂以其卓越的精度和穩定性成為制造業中的佼佼者。正如所有精密的機械設備一樣，KUKA機械手臂的中樞神經——CCU（中央控制單元）板卡，一旦發生故障，整個機械手臂的運轉便會陷入癱瘓，導致生產線上的效率和穩定性受到嚴重影響。深入了解KUKA機器人的維修知識，尤其是CCU板卡的維修技術，對于維持生產效率和設備穩定性至關重要。
CCU板卡故障的多樣表征 KUKA工業機械手臂中的CCU板卡故障有多種表現形式。一個常見的問題是機械手臂無法啟動，開機后顯示屏一片空白，或者屏幕顯示錯誤代碼。這可能是CCU板卡的電源模塊失效，無法為板卡提供穩定的電力；或者是核心芯片出現故障，導致系統無法啟動。另一個常見問題是機械手臂在運行中突然停止，并伴隨系統錯誤，這同樣可能是CCU板卡的問題。
此外，KUKA機械手臂與外部設備（如PLC、傳感器）之間的通信異常也是CCU板卡故障的典型表現。當通信中斷，數據無法正常傳輸時，排除外部線路問題后，應當檢查CCU板卡的通信接口及相關電路。通信芯片或晶振等元件的損壞可能導致信號不穩定或丟失，影響機械手臂的精確控制，進而可能導致生產流程的混亂。
還有一些故障表現為機械手臂運動失控或動作異常，例如機械臂突然不受控制地抖動，或者運行軌跡偏移，這可能是CCU板卡對伺服電機的控制信號出錯。板卡上的驅動電路故障或信號處理芯片損壞都可能導致這類問題。
板卡故障檢測流程 在進行KUKA機器人CCU板卡維修之前，精確的故障檢測是至關重要的。首先，通過KUKA機器人的診斷系統獲取詳細的故障代碼和報錯信息，以初步判斷故障方向。如果診斷指向CCU板卡，接下來進行外觀檢查，查看是否有物理損壞的跡象，如電路板燒焦、元件脫落或焊點開裂。
使用專業工具進行電氣檢測是深入排查故障的必要步驟。使用萬用表測量CCU板卡電源模塊的輸入輸出電壓，判斷電源是否正常供電；利用示波器檢測板卡上關鍵節點的信號波形，與正常波形對比，找出異常。例如，檢查晶振的振蕩信號是否穩定，通信接口的電平信號是否符合標準，逐步鎖定故障元件的位置。
為了確保檢測結果的準確性，還需要對可能存在故障的元件進行替換測試。在確定疑似損壞的芯片、電容、電阻等元件后，用同型號的正常元件進行替換，觀察CCU板卡是否能恢復正常工作。如果替換后故障消失，則可確定該元件是故障點；如果故障依舊存在，則需要繼續排查其他元件，直至找到故障根源。
CCU板卡維修實操方法 針對檢測出的故障，KUKA機器人CCU板卡維修需要采用專業的實操方法。對于電源模塊故障，如果檢測到穩壓芯片損壞，需要使用熱風槍等焊接工具小心拆除損壞芯片，清理焊盤后，將新的同型號芯片準確焊接到相應位置，并確保焊點牢固、無短路。焊接完成后，再次測量電源輸出電壓，確�；謴�(fù)正常。
當通信接口故障由通信芯片損壞引起時，同樣需要進行芯片更換操作。由于通信芯片通常引腳密集，焊接難度較大，維修人員需要具備熟練的焊接技巧，可以采用植錫法等工藝，確保芯片引腳與電路板可靠連接。更換后，通過連接外部設備進行通信測試，驗證通信功能是否恢復正常。
對于板卡上其他元件的故障，如電容漏電、電阻阻值變化等，需要使用萬用表精確測量元件參數，找出損壞元件并進行替換。在維修過程中，要注意防靜電措施，佩戴防靜電手環，使用防靜電工作臺，避免靜電對板卡上的精密元件造成二次損壞。完成維修后，將CCU板卡重新安裝到KUKA機械手臂上，進行全面的功能測試，確保機器人故障徹底排除，恢復正常運行。
